Le informazioni contenute in questo articolo si applicano alle stampanti della serie UltiMaker S, inclusi i modelli UltiMaker S3, S5 e S7.
Le stampanti della serie S utilizzano due core di stampa nella testina di stampa. Questi core hanno uno spostamento verticale e orizzontale. L’offset verticale (direzione Z) viene impostato durante il livellamento attivo, mentre la distanza orizzontale (direzioni X e Y) viene registrata tramite un processo di calibrazione XY. Una calibrazione XY corretta assicura che i due colori o materiali siano allineati correttamente.
I core di stampa forniti con le UltiMaker S3, S5 e S7 sono già calibrati. Quando si installa una nuova combinazione, la stampante ti avviserà con un messaggio sul display. Per ottenere i migliori risultati, esegui la calibrazione dell’offset XY prima di avviare una stampa a doppia estrusione. Questa calibrazione deve essere effettuata una sola volta per ogni combinazione; la stampante memorizza queste informazioni internamente.
Requisiti
Per la calibrazione XY, la stampante UltiMaker della serie S eseguirà una breve stampa con entrambi i core, dopo di che ti verrà chiesto di selezionare le linee stampate con il miglior allineamento. La calibrazione XY richiede circa 10 minuti.
Avrai bisogno del foglio di calibrazione XY, che è incluso nella confezione degli accessori. Se non hai più questo foglio, puoi scaricarlo qui. Stampa questo file su un foglio A4 con scala 100%. Puoi anche utilizzarlo semplicemente come riferimento digitale.
Nota: Il foglio di calibrazione XY (v2) descrive il flusso di lavoro per un piano di vetro. La versione v3, che è collegata sopra, contiene istruzioni più generiche ed è più adatta per l’UltiMaker S7.
Assicurati che siano installati due core di stampa e due materiali prima di iniziare la calibrazione. In combinazione con la Material Station, deve esserci almeno una bobina compatibile precaricata per l’estrusore 1 e una bobina compatibile precaricata per l’estrusore 2.
Istruzioni
Esegui i passaggi seguenti per la calibrazione XY della serie UltiMaker S:
Nota: Il processo per l’UltiMaker S7 è leggermente diverso rispetto all’UltiMaker S3 e S5 a causa delle diverse piastre di costruzione. Vedi la sezione “Allineare la griglia” di seguito. Il display della stampante fa riferimento a un foglio traslucido, ma questo è errato e sarà corretto in un futuro aggiornamento firmware.
Avvia la calibrazione
Vai su Preferenze → Manutenzione → Testina di stampa → Calibrazione offset XY e seleziona “Avvia calibrazione”. L’UltiMaker S3, S5 o S7 stamperà ora un modello a griglia sul piano di stampa. Attendi che il processo sia completato.
Allineare la griglia
Una volta che il piano di stampa si è raffreddata, rimuovila dalla stampante. Vedi le immagini qui sotto per una spiegazione.

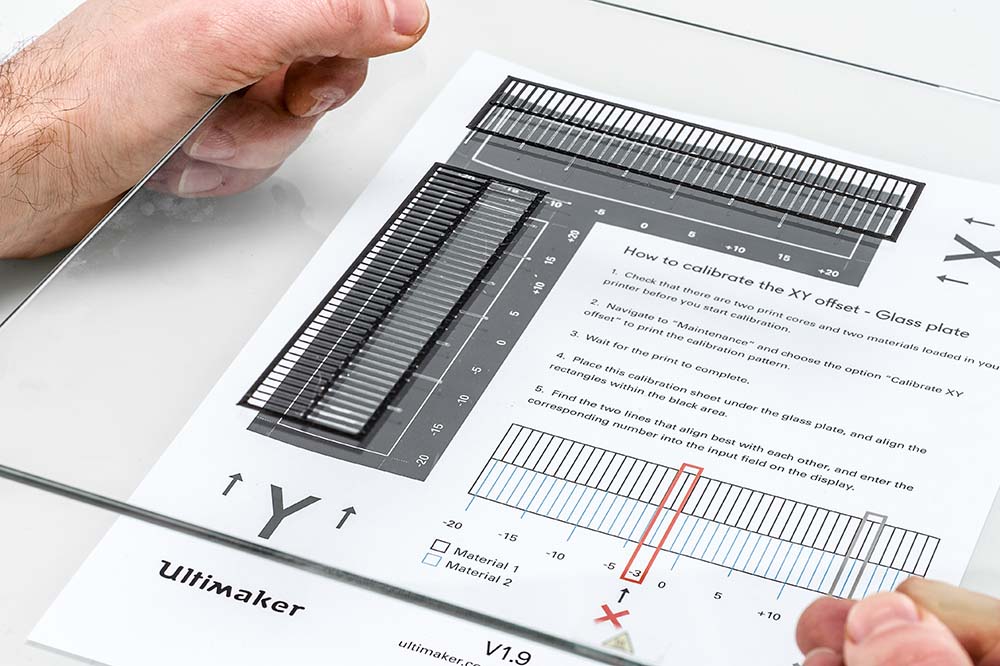

Per l’UltiMaker S3 e S5: posiziona il piano di vetro sul foglio di calibrazione XY. Assicurati che la griglia stampata sia esattamente allineata con i due rettangoli sul foglio, in modo da poter vedere quali numeri utilizzare come riferimento.
Per l’UltiMaker S7: rimuovi con cura il piano di stampa flessibile senza piegarla. Posiziona il foglio di calibrazione XY accanto al piano di stampa per usarlo come riferimento; confronta la griglia sul piano con i rettangoli sul foglio.
Consiglio: Per l’UltiMaker S7, puoi anche scegliere di ritagliare i rettangoli dal foglio di calibrazione, in modo da poterlo posizionare sopra il piano di stampa flessibile.
Trova l’offset X
Trova le linee meglio allineate sulla griglia stampata in direzione X e annota quale numero corrisponde a queste linee. Inserisci questo numero come valore di offset X sul display.
Trova l’offset Y
Trova le linee meglio allineate sulla griglia stampata in direzione Y e annota quale numero corrisponde a queste linee. Inserisci questo numero come valore di offset Y sul display.
Completa la calibrazione
Completa la calibrazione XY e rimetti il piano di stampa nella stampante.
Per l’UltiMaker S3 e UltiMaker S5, chiudi le clip del piano di stampa nella parte anteriore per fissare il piano di vetro. Per l’UltiMaker S7, assicurati che il piano di stampa flessibile sia ben allineata e completamente piatta.
UltiMaker S3 e UltiMaker S5:

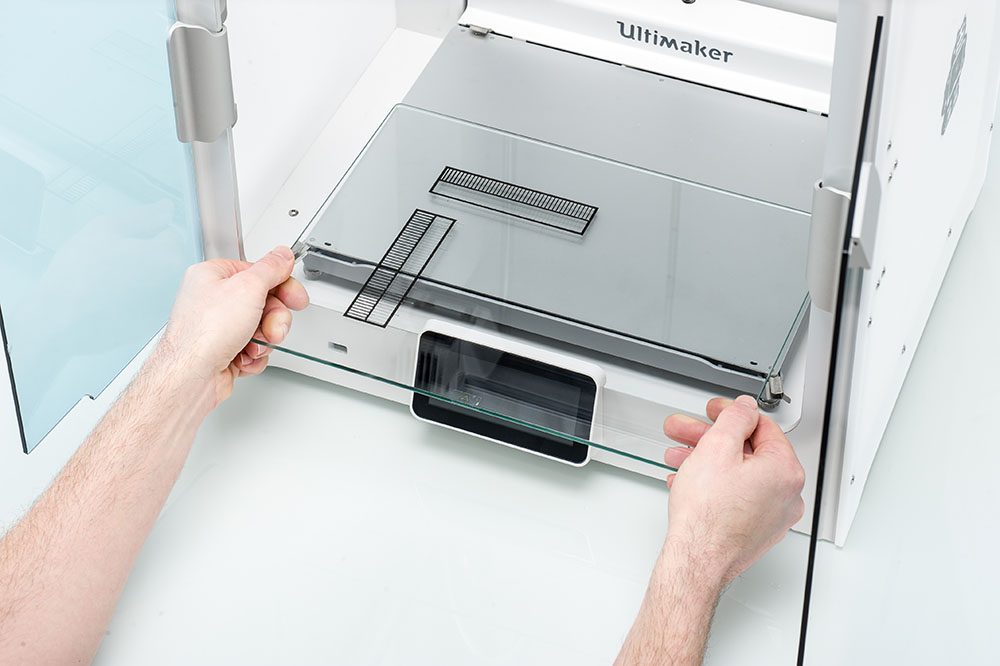

Rimuovi delicatamente il piano in vetro | Allinea la griglia tramite il foglio di calibrazione XY |
UltiMaker S7:
Rimuovi il piano flessibile senza staccare la stampa di calibrazione XY | Usa il foglio di calibrazione XY come riferimento per allinearlo alla stampa |
Nota: È importante che la stampa dell’offset XY aderisca bene al piano di stampa e non mostri segni di sotto-estrusione. Se ci sono problemi di qualità di stampa che rendono difficile trovare le linee allineate, si consiglia di ripetere la stampa di calibrazione. Se necessario, prima riallinea il piano di stampa o pulisci i core di stampa per migliorare la qualità di stampa.
Consiglio: Se sei indeciso tra due valori, puoi anche inserire valori con decimali nel menu della stampante. Ad esempio, se non sei sicuro se le linee per ‘1’ o ‘2’ siano meglio allineate, inserisci ‘1,5’ come valore di offset.
