Le informazioni contenute in questo articolo si applicano alle stampanti UltiMaker serie S, incluse UltiMaker S3, S5 e S7. Il processo di livellamento è lo stesso indipendentemente dal fatto che siano installate periferiche come Air Manager e/o Material Station.
Durante la stampa, è importante che il primo strato aderisca bene al piano di stampa. Il livellamento del piano di stampa garantisce la corretta distanza tra il piano e l’ugello durante la stampa, per un’adesione ottimale. Se c’è troppa distanza tra stampa non aderirà correttamente. Se la distanza è troppo piccola, il materiale non può estrudere correttamente durante i primi strati.
Le stampanti della serie UltiMaker S utilizzano un processo chiamato livellamento attivo per un’adesione e un’affidabilità ottimali. Inoltre, su UltiMaker S3 e S5, il piano di stampa può essere livellato manualmente quando necessario. Per saperne di più su questi processi di livellamento, leggete di seguito.
Consiglio: L’UltiMaker S7 non dispone di una procedura di livellamento manuale; La piastra di costruzione è in una posizione fissa.

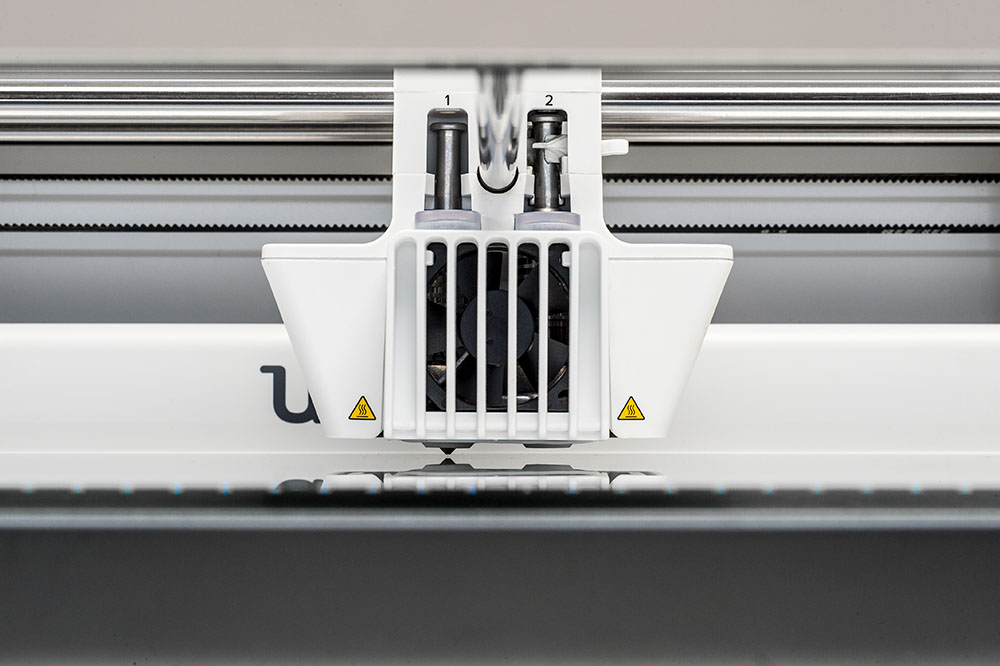

Nota: Assicurarsi che i due printcore siano inseriti nella testina di stampa. Assicurati che non ci sia materiale in eccesso attaccato agli ugelli e che il piano di stampa sia pulito prima dell’inizio di una stampa o quando desideri livellare manualmente il piano, altrimenti potresti ottenere risultati imprecisi.
Livellamento attivo
Il livellamento attivo viene eseguito automaticamente all’inizio di ogni stampa per creare un primo strato affidabile. Durante il livellamento attivo, la stampante creerà una mappa dettagliata dell’altezza della superficie di stampa. Queste informazioni vengono utilizzate per compensare eventuali imprecisioni durante i primi strati della stampa.
L’UltiMaker S3 e l’UltiMaker S5 sono dotati di un sensore capacitivo, mentre l’UltiMaker S7 utilizza un sensore induttivo per il processo di livellamento attivo.
Attenzione: Non toccare la stampante UltiMaker serie S durante la procedura di livellamento attivo, poiché ciò potrebbe influire sul processo di calibrazione.
Livellamento manuale
Il piano di stampa è livellato in fabbrica e normalmente non è necessario eseguire il livellamento manuale. Tuttavia, su UltiMaker S3 e UltiMaker S5, il livellamento manuale è consigliato in caso di errori di livellamento attivo o dopo determinate azioni di manutenzione o riparazione. Ciò include le riparazioni al piano riscaldato o ai morsetti del piano di stampa o dopo un ripristino del firmware.
Il livellamento manuale consiste in 3 fasi: livellamento approssimativo, regolazione, e calibrazione dell’offset Z. Avrai bisogno della scheda di calibrazione dalla scatola degli accessori. Nel menu Preferenze, vai su Manutenzione → Piano di stampa → Livellamento manuale. Selezionare Avvia per iniziare e attendere che la stampante prepari la procedura di livellamento manuale.
Livellamento approssimativo
In questa parte del processo di livellamento, impostare una distanza approssimativa di 1 mm tra il primo ugello e il piano di stampa. Seguire le istruzioni visualizzate sul display.
Attenzione: Dopo aver selezionato Conferma per ogni passaggio, la testina di stampa passerà alla posizione successiva. Tenere le mani lontane dal volume di stampa fino a quando la testina di stampa e il piano non hanno smesso di muoversi.
- La testina di stampa si sposterà prima sul retro del piano di stampa. Usa i controlli touchscreen per spostare il piano fin quando non c’è una distanza di circa 1 mm tra l’ugello e il piano di stampa. Assicurati che l’ugello sia vicino al piano di stampa senza toccarlo. Conferma per continuare.

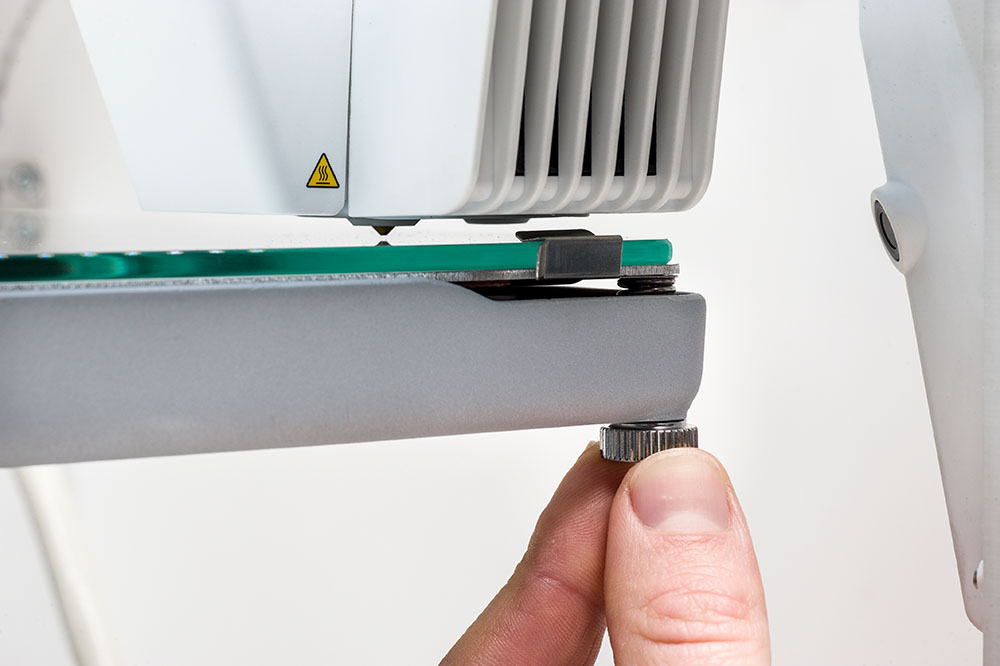

- La testina di stampa si sposterà alla posizione successiva. Regola la rotella anteriore destra per livellare approssimativamente il piano nella parte anteriore. Dovrebbe esserci una distanza di circa 1 mm tra l’ugello e il piano. Conferma per continuare.
- La testina di stampa si sposterà alla posizione successiva. Ripetere il passaggio 2 per la rotella anteriore sinistra e confermare per continuare.
Livellamento con scheda di calibrazione
Nel passaggio successivo, metti a punto la posizione del piano utilizzando la scheda di calibrazione. Seguire le istruzioni visualizzate sul display.
Nota: Non esercitare pressione sul piano di stampa durante la messa a punto con la scheda di calibrazione. Ciò porterà a imprecisioni.

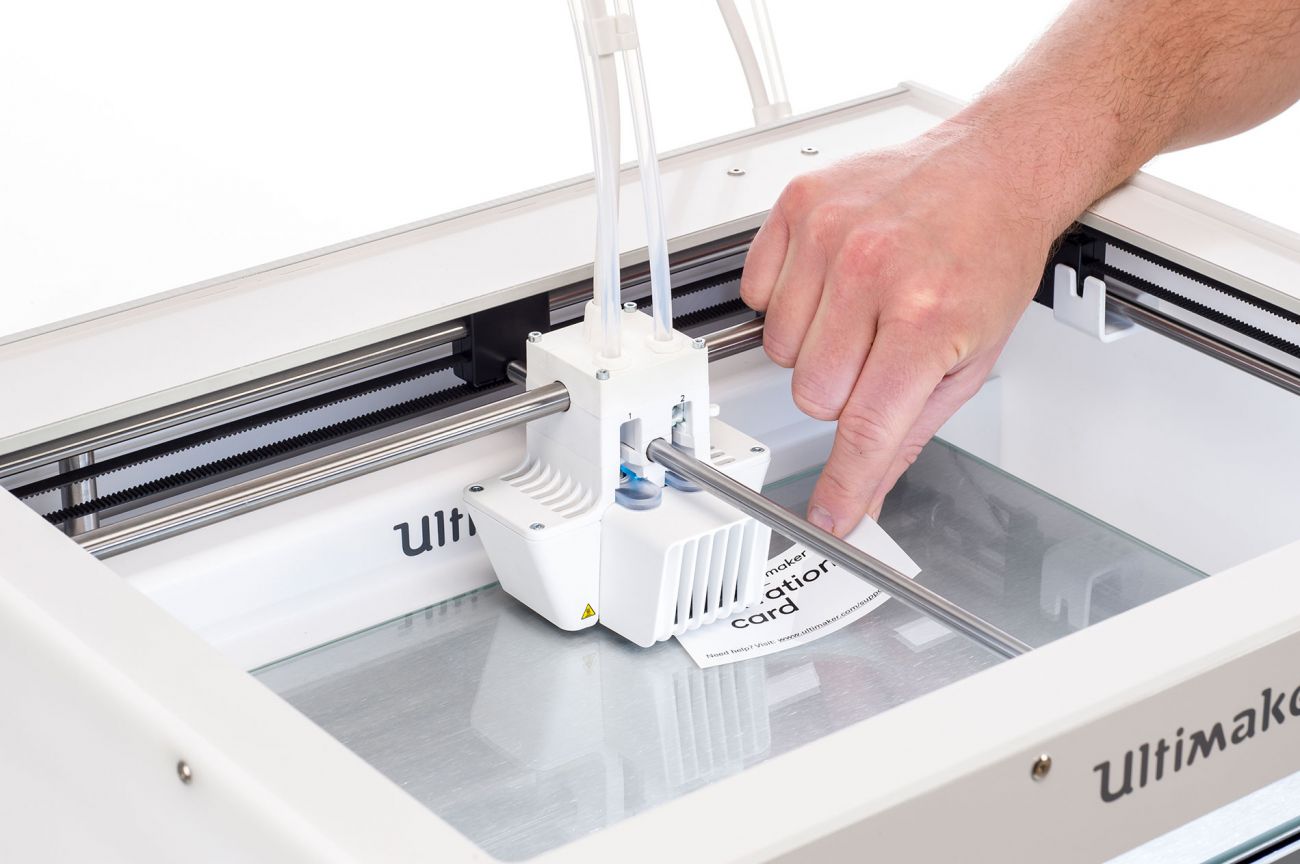

- La testina di stampa ripartirà dalla posizione 1, nella parte posteriore del piano di stampa. Posizionare la scheda di calibrazione tra l’ugello e la piastra di stampa. Usa i controlli touchscreen per regolare la posizione della piastra di costruzione finché non senti una certa resistenza quando muovi la carta. Seleziona Conferma per continuare.

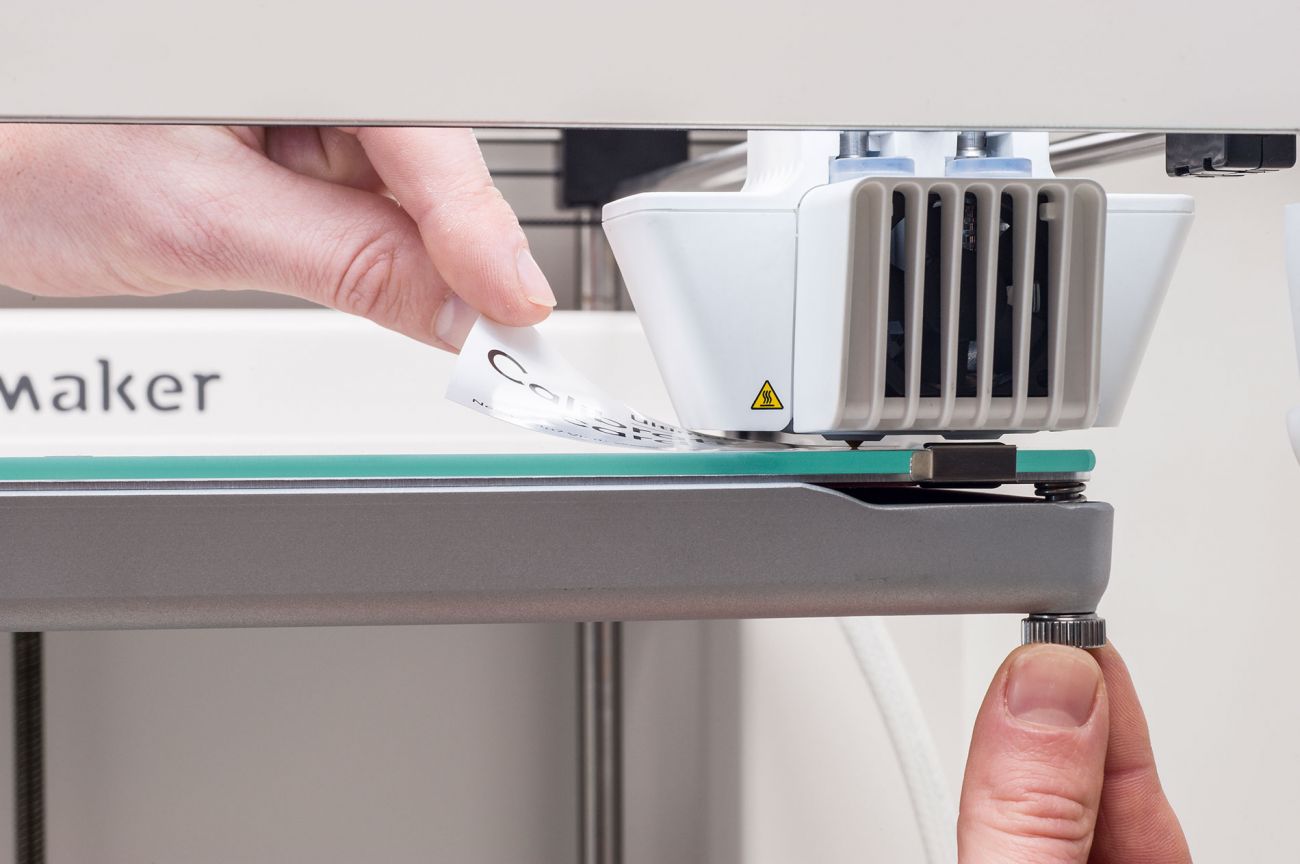

- La testina di stampa si sposterà alla posizione successiva. Posiziona la scheda di calibrazione tra l’ugello e il piano di stampa nell’angolo anteriore destro. Regolare la rotellina fino a quando non si avverte una certa resistenza quando si sposta la carta (la stessa quantità della posizione 1). Conferma per continuare.
- La testina di stampa si sposterà alla posizione successiva. Ripetere il passaggio 2 per l’angolo anteriore sinistro e confermare per continuare.
Scostamento Z
Nel passaggio finale, impostare l’offset verticale tra il primo e il secondo ugello. Ciò garantisce che i due printcore siano ben allineati nelle stampe a doppia estrusione. Durante questo passaggio, non modificare la posizione del piano con le rotelle. Utilizzare solo i controlli e la scheda di calibrazione.
- Posizionare la scheda di calibrazione tra il secondo ugello e il piano di stampa.
- Usa i controlli per regolare la posizione del piano finché non senti una certa resistenza quando muovi la carta. Seleziona Conferma per continuare.
- Attendere che la stampante completi la procedura di livellamento manuale.
Posizione di fabbrica
Dopo aver eseguito più volte il processo di livellamento manuale, le molle sotto il piano di stampa potrebbero essere diventate troppo allentate. Ciò significa che il piano di stampa è troppo alto, il che potrebbe causare problemi durante il livellamento attivo.
Ripristinare la posizione del piano di stampa alla posizione di fabbrica. Questo è diverso per UltiMaker S3 e UltiMaker S5.

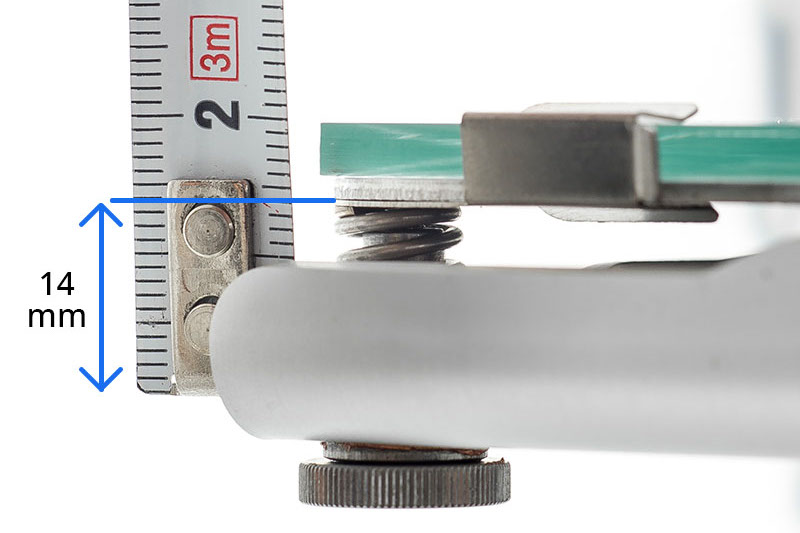

| UltiMaker S3 | Usa uno strumento distanziatore o un righello. Regolare le tre rotelle sotto il piano di stampa fino a raggiungere una distanza di 14 mm tra la parte inferiore del letto riscaldato e la parte superiore della piastra di base. |
| UltiMaker S5 | Serrare completamente tutte e tre le rotelle fino a quando non possono andare oltre. Spingi verso il basso il piano di stampa per facilitare l’operazione oppure usa lo strumento di rotazione. Successivamente, allentare tutte e tre le rotelle di due giri completi (720°). |
Dopo aver ripristinato la posizione del piano di stampa, eseguire nuovamente il processo di livellamento manuale.
