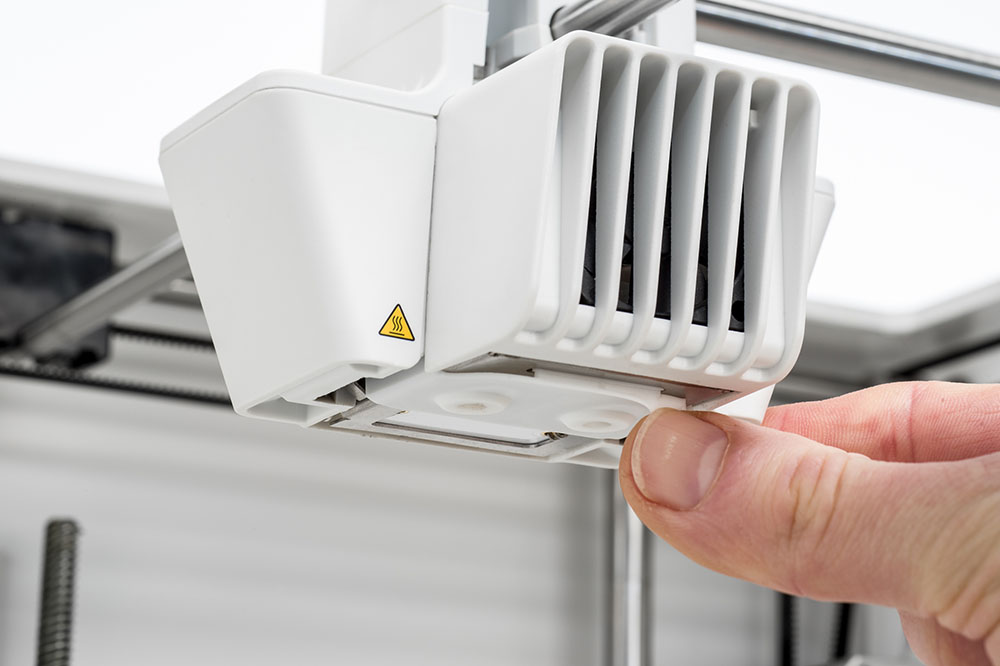

La cover in silicone dell’ugello protegge i printcore dal flusso d’aria fredda proveniente dalle ventole, aiutando i printcore a mantenere una temperatura stabile durante la stampa. La cover aiuta anche a prevenire il riflusso del materiale nella testina quando qualcosa va storto durante la stampa.
Il calore degli ugelli può causare l’usura della cover nel tempo. Controllare la cover secondo queste istruzioni e sostituirla quando necessario.
Attenzione: Prima di iniziare, assicurarsi che i printcore si siano completamente raffreddati. Spegnere la stampante o assicurarsi che sia disabilitata in UltiMaker Digital Factory per impedire l’avvio remoto di nuovi processi di stampa.
Nota: Queste istruzioni si applicano a UltiMaker S3, UltiMaker S5 e UltiMaker S7. Sebbene la testina di stampa UltiMaker S7 sia leggermente diversa, le istruzioni per la sostituzione della silicon cover sono le stesse.
Requisiti e info
| Parte/e | 1x 203641 – Cover in silicone serie S |
| Strumento(i) | Pinzette rotonde o a punta piatta (consigliate) |
| Ore | 3 – 10 minuti |
| Livello di difficoltà | 2 – Accessibile |
Disposizioni
Consiglio: Puoi anche guardare un video della sostituzione della cover in silicone della serie UltiMaker S su YouTube.
Smontaggio

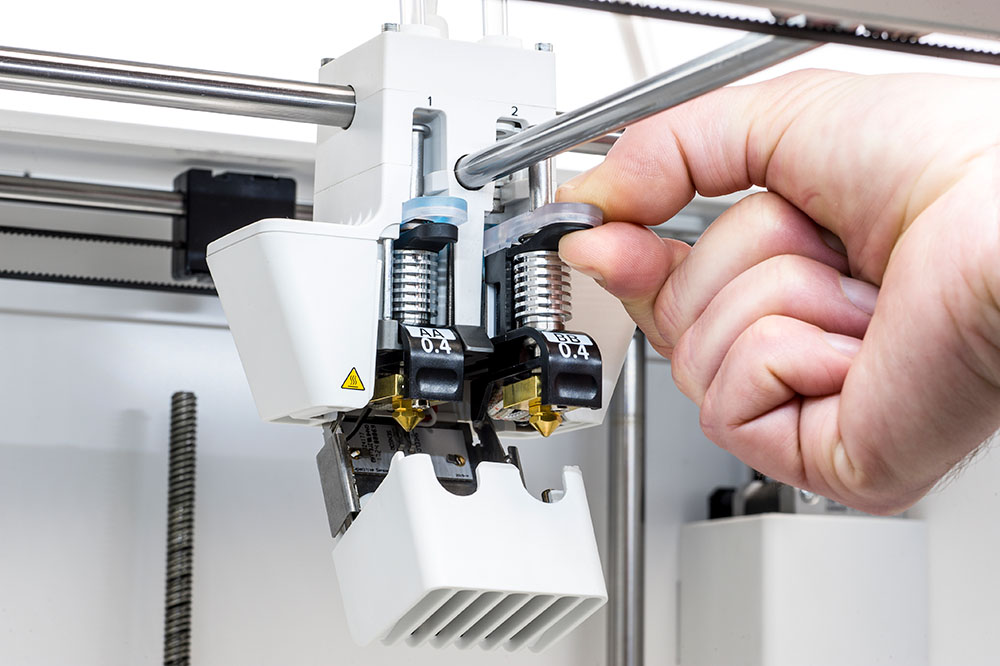

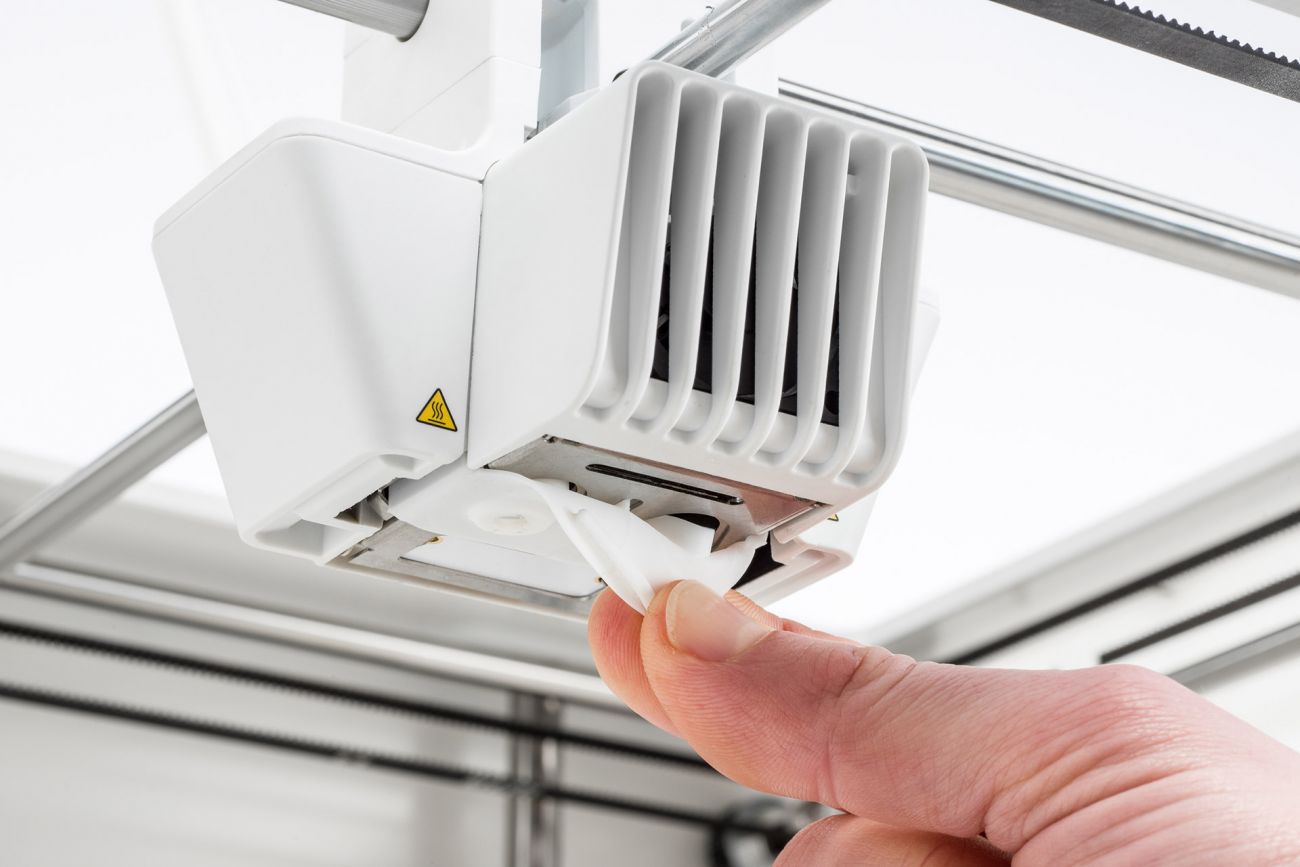

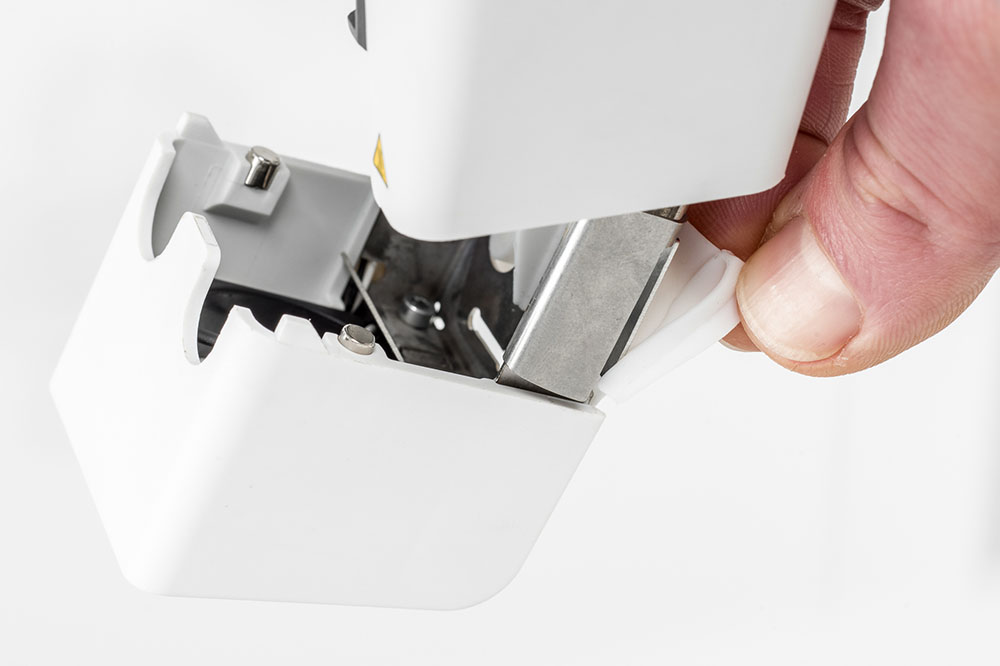

| 1. Scaricare i printcore Si consiglia di scaricare prima entrambi i printcore per avere più spazio. Nel menu Configurazione, selezionare Scarica per entrambi i printcore. | 2. Rimuovere la vecchia cover Richiudere la staffa della ventola. Dal lato inferiore della testina di stampa, staccare l’angolo anteriore della cover ed estrarla dalla staffa della ventola. |
Rimontaggio

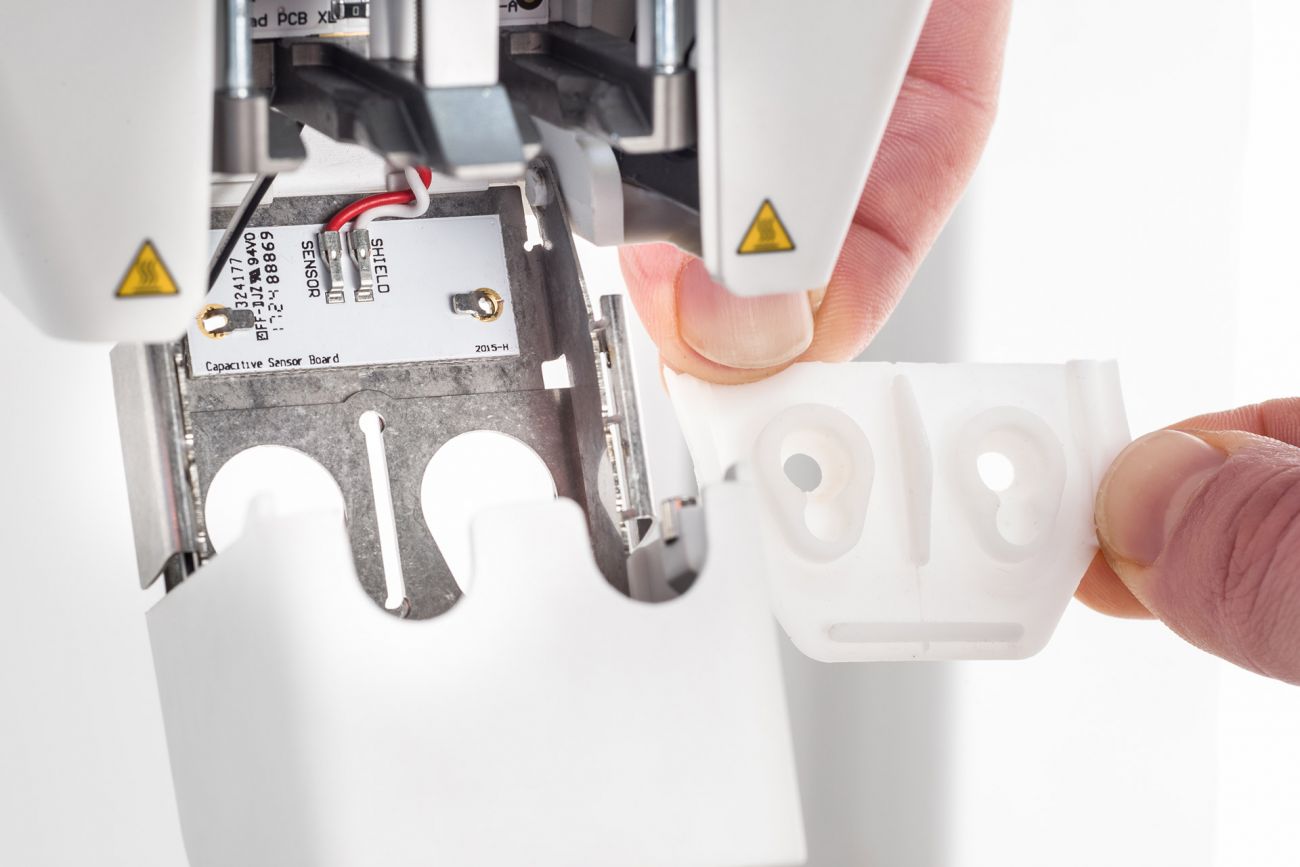

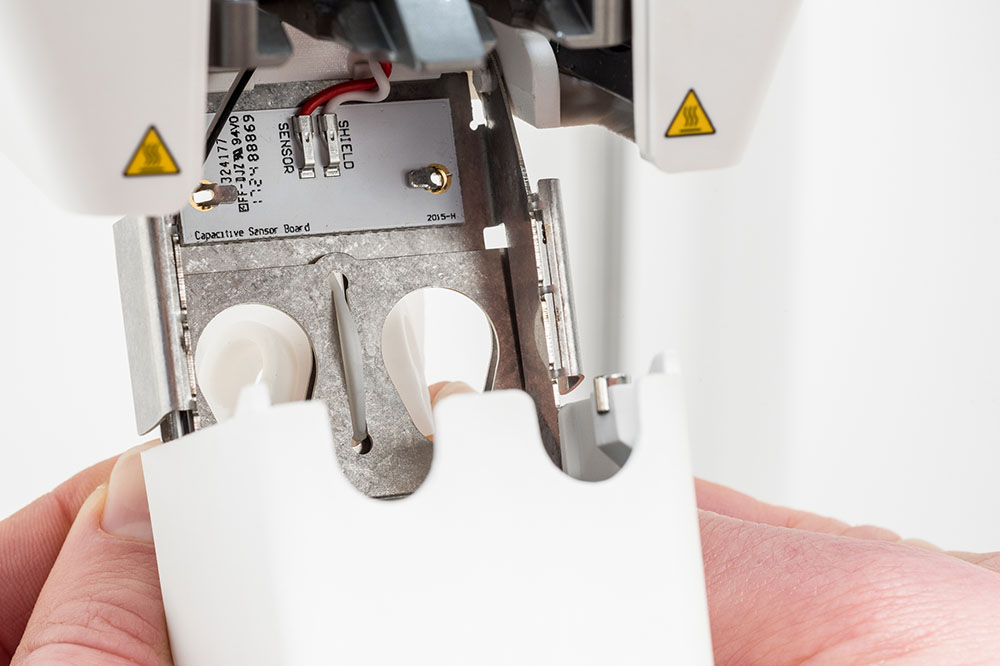

| 1. Orientamento Aprire la staffa della ventola e posizionare la nuova cover nell’orientamento corretto dietro la staffa. Assicurarsi che le forme della cover corrispondano ai fori nella staffa della ventola. | 2. Inserisci la linguetta centrale Da dietro la staffa della ventola, piegare leggermente la cover e inserire la linguetta centrale attraverso la fessura nella staffa della ventola e la placchetta metallica. |

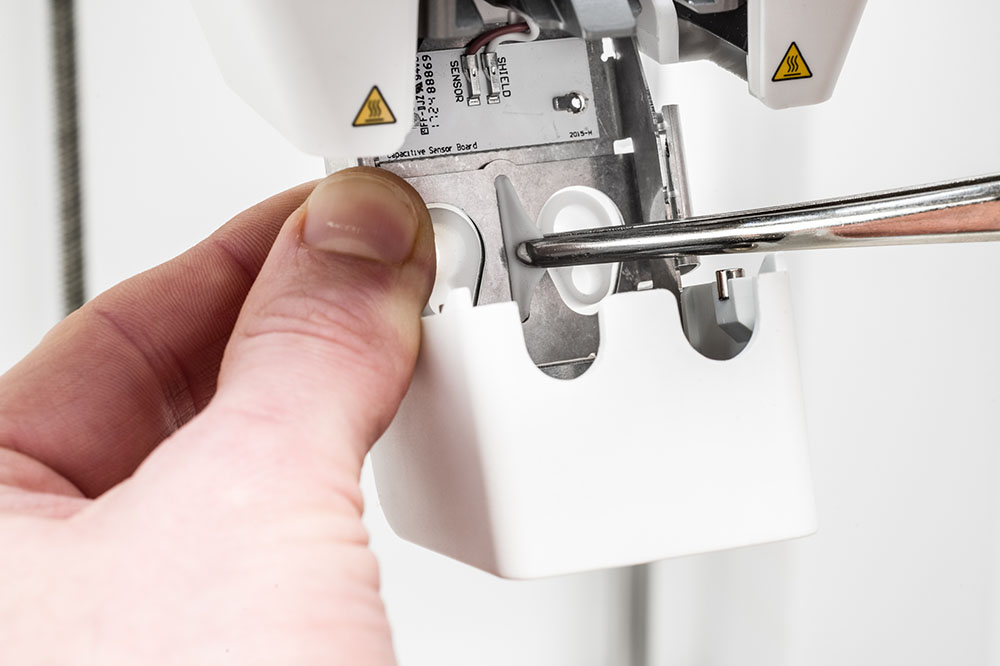

| 3. Guarnizione linguetta centrale Dall’interno della testina di stampa, esercitare pressione sulla placchetta metallica. Allo stesso tempo, tirare la linguetta attraverso la staffa e la placchetta finché la guarnizione non blocca la cover in posizione. Per questo puoi usare una pinzetta (rotonda o a punta piatta). | 4. Tasche laterali Tirare il lato destro della cover e piegare la tasca oltre il bordo della placchetta metallica. Spingere la linguetta della cover sotto la linguetta metallica della staffa della ventola. Ripeti l’operazione per il lato sinistro. |

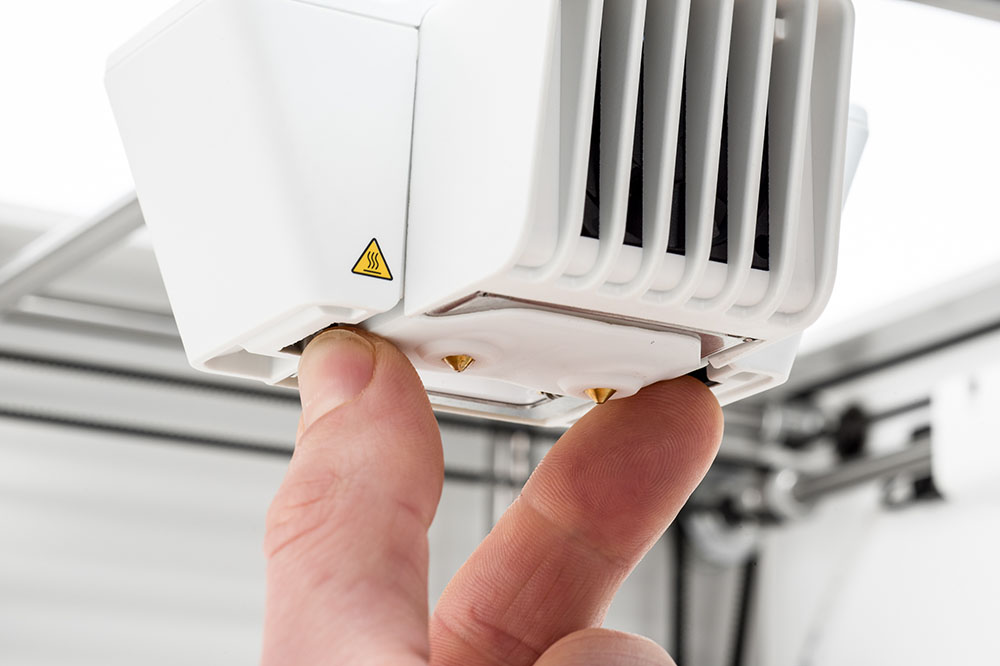

| 5. Linguetta frontale Da dietro la staffa, spingere la linguetta attraverso la fessura nella parte anteriore, applicando pressione sulla placchetta metallica dall’interno della staffa della ventola. Assicurarsi che la guarnizione sia spinta completamente attraverso la placchetta per bloccare la cover in posizione. | 6. Controlla il posizionamento Chiudere la staffa della ventola e verificare che la nuova cover sia posizionata correttamente. Far scorrere il dito sulla parte inferiore della testina di stampa. Se la cover si stacca facilmente dalla staffa della ventola, controllare le guarnizioni e ripetere i passaggi da 2 a 5. |
| 7. Caricare i printcore Aprire la staffa della ventola e inserire entrambi i printcore. Nel menu Configurazione, selezionare Carica per entrambi i printcore e installarli. | 8. Allineare la cover Con la staffa della ventola anteriore chiusa, tenere la cover dell’ugello su entrambi i lati e spostarla leggermente a sinistra e a destra. La placchetta metallica e la cover si allineeranno ora con i printcore. |

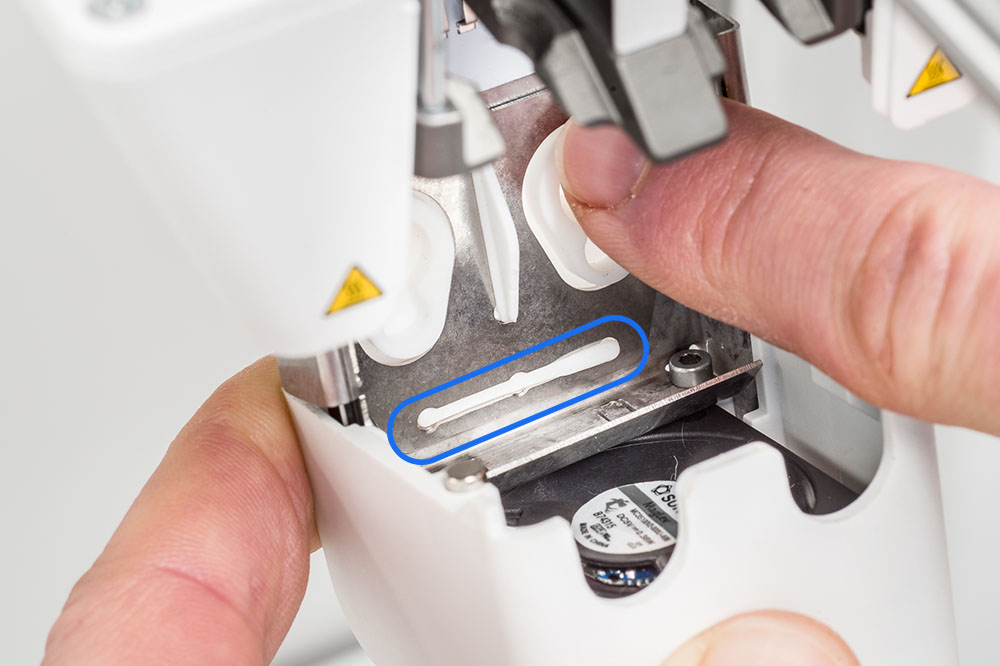

Consiglio: Come ulteriore controllo, si consiglia di sollevare e abbassare manualmente il secondo Printcore utilizzando l’interruttore di sollevamento sul lato destro della testina di stampa. Se la staffa della ventola viene via facilmente quando il Printcore viene abbassato, è probabile che il posizionamento della cover non sia corretto. Ripeti i passaggi precedenti.
